Die Modernisierung Ihrer Möbel mit Beschlägen im europäischen Stil ist eine der wirkungsvollsten Verbesserungen, die Sie an einer Küche oder einem Badezimmer vornehmen können. Das schlanke, unsichtbare Aussehen verdeckter Scharniere modernisiert einen Raum sofort und beseitigt die optische Unordnung freiliegender Scharniere und Schrauben. Im Gegensatz zu herkömmlicher oberflächenmontierter Hardware können Sie die Platzierung jedoch nicht nur im Auge behalten.
Das Bohren eines großen 35-mm-Becherlochs in Ihre Schranktür ist eine Verpflichtung. Wenn Sie an der falschen Stelle bohren, können Sie das Loch nicht einfach füllen und es erneut versuchen, ohne eine sichtbare Narbe an der Innenseite Ihres Möbelstücks zu hinterlassen. Der Unterschied zwischen einer professionell aussehenden Installation und einer schiefen Tür liegt oft darin, dass Sie genau wissen, wo Sie Ihre Mittelpunkte markieren müssen.
Unabhängig davon, ob Sie neue Türen von Grund auf bauen oder alte Schränke nachrüsten, ist es wichtig, die Geometrie der Scharnierplatzierung zu verstehen. Dieser Leitfaden führt Sie durch die Standardmaße, den Umgang mit schweren oder hohen Türen und die spezifischen Formeln, die verwendet werden, um sicherzustellen, dass Ihre verdeckten Scharniere auch in den kommenden Jahren perfekt funktionieren.
Wenn Sie bestimmen, wo an der Tür verdeckte Scharniere angebracht werden sollen, beginnen Sie mit der vertikalen Positionierung. Obwohl es kein einheitliches internationales Gesetz gibt, das diese Messung regelt, gibt es einen weithin akzeptierten Industriestandard, der Stabilität und Ästhetik in Einklang bringt.
Bei den meisten Standard-Schranktüren sollte die Mitte des Scharniertopfs zwischen 3 Zoll (76 mm) und 4 Zoll (100 mm) von der Ober- und Unterkante der Tür entfernt sein.
Dieser Bereich bietet hervorragende Stabilität. Wenn die Scharniere zu nahe an den Ecken angebracht werden, kann dies die strukturelle Integrität des Holzes schwächen, insbesondere wenn die Tür aus Spanplatten oder MDF besteht. Wenn Sie sie dagegen zu nahe an der Mitte der Tür platzieren, können sich die Ecken mit der Zeit verbiegen und verziehen, sodass die Tür nicht bündig mit dem Schrankrahmen abschließt.
Wenn Sie mit Türen im Shaker-Stil oder mit Hohlkammertüren arbeiten, müssen Sie auf die Konstruktion achten. Diese Türen bestehen aus „Holmen“ (den vertikalen Seitenteilen) und „Schienen“ (den horizontalen Ober- und Unterteilen).
Sie sollten vermeiden, das Scharniertopfloch genau dort zu bohren, wo Schiene und Holm zusammentreffen. Das Bohren in die Tischlerei (die Kekse, Dübel oder Zapfen, die die Tür zusammenhalten) kann die Festigkeit der Tür beeinträchtigen.
Die Lösung: Untersuchen Sie die Rückseite der Tür, um zu sehen, wo sich die Verbindungslinie befindet. Passen Sie Ihr Maß von 3 bis 4 Zoll leicht nach oben oder unten an, sodass die Scharnierschale vollständig im Massivholz des Holms sitzt und die Verbindung um mindestens einen halben Zoll freigibt.

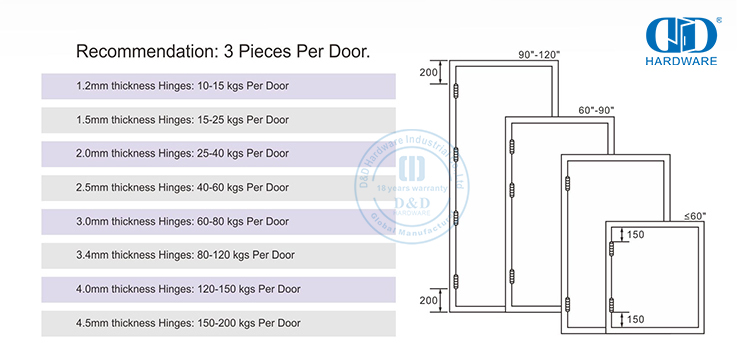

Die Regel „zwei Scharniere pro Tür“ eignet sich gut für Standard-Wandschränke oder Unterschränke mit einer Höhe von bis zu etwa 40 Zoll. Wenn die Türen jedoch höher und schwerer werden, beginnt die Schwerkraft gegen Sie zu arbeiten. Eine Speisekammertür oder eine hohe Schranktür benötigt mehr Unterstützung, um ein Durchhängen und Verziehen zu verhindern.
Hier ist eine allgemeine Anleitung für die vertikale Platzierung basierend auf der Türhöhe:
Gesamtscharniere: 2
Platzierung: 3–4 Zoll von der Ober- und Unterseite entfernt.
Gesamtscharniere: 3
Platzierung: Halten Sie die oberen und unteren Scharniere im Standardabstand von 3 bis 4 Zoll. Platzieren Sie das dritte Scharnier genau in der Mitte der beiden äußeren Scharniere. Dieses Mittelscharnier ist entscheidend, um die Tür gerade zu halten und zu verhindern, dass sich der Mittelteil nach außen biegt.
Gesamtscharniere: 4
Platzierung: Obere und untere Scharniere wie gewohnt platzieren. Verteilen Sie die verbleibenden zwei Scharniere gleichmäßig zwischen Ober- und Unterseite.
Gesamtscharniere: 5
Platzierung: Oben und unten wie gewohnt. Verteilen Sie die restlichen drei Scharniere gleichmäßig.
Profi-Tipp: Wenn Sie Regale im Schrank haben, überprüfen Sie deren Position, bevor Sie die mittleren Scharniere bohren. Sie möchten ein Scharnier nicht genau dort anbringen, wo ein Regal sitzt, da der Scharnierarm oder die Montageplatte sonst an die Regalkante stoßen und die Tür am Schließen hindern könnte. Messen Sie immer zuerst den Schrankinnenraum aus und übertragen Sie diese „No-Go“-Zonen auf Ihre Tür.
Sobald Sie Ihre vertikalen Positionen markiert haben (z. B. 3,5 Zoll von oben und unten), müssen Sie die horizontale Position bestimmen. Dies ist wohl das kritischste Maß für verdeckte Scharniere.
Dieses Maß wird als Bohrungsabstand (oder Laschenabstand) bezeichnet. Dabei handelt es sich um den Abstand vom Rand der Tür bis zum Rand des Becherlochs (nicht der Mitte des Lochs).
Bei den meisten verdeckten Standardscharnieren liegt der Bohrungsabstand zwischen 3 mm und 6 mm (1/8 Zoll bis 1/4 Zoll)..
3 mm bis 5 mm ist der ideale Bereich für die meisten Overlay-Scharniere.
Wenn Sie zu nah an der Kante bohren (weniger als 3 mm), kann der verbleibende dünne Holzstreifen unter der Belastung beim Öffnen der Tür reißen.
Wenn Sie zu weit von der Kante entfernt bohren (mehr als 6 mm), könnte die Tür beim Versuch, sie zu öffnen, am Schrankrahmen hängen bleiben oder die Einstellschrauben haben nicht genügend Spielraum, um die Tür richtig auszurichten.
Wichtig: Überprüfen Sie immer das Datenblatt, das Ihren spezifischen Scharnieren beiliegt. Verschiedene Hersteller (Blum, Salice, Grass) haben spezifische Anforderungen an den Bohrungsabstand, um die richtige Auflage zu erzielen. Wenn Sie die Anleitung weggeworfen haben, ist ein Bohrungsabstand von 5 mm normalerweise eine sichere Wahl für standardmäßige 35-mm-Topfscharniere.
D&D CE-verdecktes Scharnier – BS EN1935 200.000-Zyklen-Test, EN1634 Brandschutzklasse 132 Minuten, EN1670 Korrosionsbeständigkeit 48 Stunden.
Nachdem Sie nun die Logik hinter der Platzierung verstanden haben, finden Sie hier den praktischen Arbeitsablauf, um sie richtig zu machen.
Legen Sie den Abstand zwischen Ober- und Unterseite fest (z. B. 3,5 Zoll). Haken Sie Ihr Maßband an der Oberkante der Tür ein und markieren Sie eine Linie über den Holm bei 3,5 Zoll. Machen Sie dasselbe von der Unterkante aus.
Sie müssen den Mittelpunkt für Ihren Bohrer finden.
Wenn Sie einen 35-mm-Scharniertopf und einen Bohrungsabstand von 5 mm verwenden:
Radius der Tasse: 17,5 mm
Bohrungsabstand: 5 mm
Mittelpunkt: 22,5 mm vom Rand entfernt.
Markieren Sie diesen Schnittpunkt auf Ihrer vertikalen Linie. Hierhin kommt die Spitze Ihres Forstnerbohrers.
Sie können zwar manuell messen, es wird jedoch dringend empfohlen, eine Bohrschablone aus Kunststoff oder eine Scharnierlehre zu verwenden. Diese kostengünstigen Werkzeuge verfügen normalerweise über V-Kerben, die an Ihrer Mittellinie ausgerichtet sind und Ihren Bohrer genau auf den erforderlichen Abstand von der Kante führen. Dadurch entfällt die Mathematik und das Risiko des „Drill-Walkings“ wird verringert.
Bohren Sie mit einem 35-mm-Forstnerbohrer an Ihrem markierten Mittelpunkt in die Tür. Die meisten verdeckten Scharniere erfordern eine Lochtiefe von 1/2 Zoll (12 mm bis 13 mm) . Achten Sie äußerst darauf, dass Sie nicht die gesamte Türfläche durchbohren. Verwenden Sie eine Bohrmaschine mit Stopp oder wickeln Sie ein Stück Klebeband um Ihren Bohrer, um anzuzeigen, wann Sie stoppen müssen.
Setzen Sie den Scharniertopf in das Loch ein. Bevor Sie es festschrauben, müssen Sie sicherstellen, dass der Scharnierarm vollkommen senkrecht zur Türkante steht. Wenn das Scharnier verdreht ist, bleibt die Tür hängen. Drücken Sie einen Winkel oder eine lange gerade Kante (z. B. ein Lineal) gegen die flache Seite des Scharnierarms, um sicherzustellen, dass er rechtwinklig zur Türkante ist.
Sie können sie an fast jeder Massivholz- oder MDF-Tür installieren, sofern die Tür dick genug ist. Die meisten verdeckten Scharniere erfordern eine Türstärke von mindestens 14 mm bis 16 mm (1/2 Zoll bis 5/8 Zoll), um die Topftiefe aufzunehmen, ohne durch die Vorderseite zu platzen.
Ja. Während die Größe normalerweise die Anzahl der Scharniere bestimmt, ist das Gewicht ein wichtiger Faktor. Wenn Sie eine kurze Tür haben, die ein schweres Gewürzregal oder einen Mülleimer-Auszug hält, sorgt das Hinzufügen eines dritten Scharniers für zusätzliche Tragfähigkeit und verhindert, dass sich die Schrauben mit der Zeit lösen.
Wenn Sie etwas außermittig gebohrt haben, können Sie das Problem normalerweise beheben, indem Sie das Loch mit einem festgeklebten Holzdübel verschließen, warten, bis es getrocknet ist, und dann erneut bohren. Wenn das Loch völlig fehl am Platz ist, müssen Sie möglicherweise eine Scharnierreparaturplatte verwenden oder das Loch vor dem erneuten Bohren mit einem zweiteiligen Holzspachtel (wie Bondo) füllen.
Bei der Installation verdeckter Scharniere geht es weniger um Tischlermagie als vielmehr darum, einem bestimmten Rezept zu folgen. Indem Sie die 3-zu-4-Zoll-Regel für die vertikale Platzierung einhalten und den spezifischen Bohrabstand für Ihre Hardware überprüfen, stellen Sie sicher, dass Ihre Schränke reibungslos funktionieren.
Denken Sie daran, das Ziel ist Konsistenz. Wenn Sie eine ganze Küche planen, erstellen Sie einen „Story Stick“ (ein Stück Altholz, auf dem die Positionen Ihrer Scharniere markiert sind), um die exakt gleichen Maße auf jede einzelne Tür zu übertragen. Dies stellt sicher, dass Ihre Maße, selbst wenn sie um einen Millimeter abweichen, gleichmäßig abweichen, sodass Ihre Küche symmetrisch und professionell aussieht.
