Wenn Sie sich einem Gebäude nähern, fällt Ihnen wahrscheinlich zuerst das Griffdesign oder das Material der Eingangstür auf. Dennoch werden die Komponenten, die die schwere Arbeit leisten, oft ignoriert, bis etwas schief geht. Die Scharniere sind die unbesungenen Helden eines jeden Eingangsbereichs. Sie tragen das Gewicht der Tür und sorgen dafür, dass sie im Laufe ihrer Lebensdauer tausende Male reibungslos schwingt. Wenn der Abstand auch nur um den Bruchteil eines Zolls abweicht, kann die Tür durchhängen, am Rahmen hängen bleiben oder nicht richtig gegen Witterungseinflüsse abdichten.
Der richtige Scharnierabstand ist nicht nur eine Frage der Ästhetik; es ist eine strukturelle Notwendigkeit. Bei Außentüren, die aufgrund massiver Kerne oder Metallverkleidungen typischerweise schwerer sind als Innentüren, bestimmt die Platzierung dieser Drehpunkte, wie gut das Gewicht verteilt wird. Eine unsachgemäße Installation kann zu Sicherheitslücken, Zugluft, die Ihre Energieeffizienz beeinträchtigt, und vorzeitigem Verschleiß der Hardware selbst führen.
Unabhängig davon, ob Sie als Bauunternehmer ein neues Eingangssystem installieren oder als Hausbesitzer eine in die Jahre gekommene Tür ersetzen möchten, ist es von entscheidender Bedeutung, die Standardmaße zu kennen. In diesem Leitfaden werden die Industriestandards für die Platzierung von Scharnieren, die Unterschiede zwischen Wohn- und Gewerbeanforderungen und die richtige Messung für eine perfekte Passform erläutert.
Um zu verstehen, warum es Standards gibt, müssen wir uns die Kräfte ansehen, die auf eine Tür wirken. Die Schwerkraft zieht die Tür ständig nach unten, während der Rahmen sie aufrecht hält. Dadurch entsteht Spannung am oberen Scharnier und Druck am unteren Scharnier.
Das obere Scharnier trägt den Großteil der vertikalen Last (das Gewicht der Tür). Aus diesem Grund sieht man häufig robuste Außentürscharniere, die mit längeren Schrauben verstärkt sind, die tief in den Wandpfosten und nicht nur in den Türpfosten eindringen. Das untere Scharnier dient als Stabilisator und verhindert, dass die Tür nach innen schlägt oder sich verdreht. Das mittlere Scharnier, falls vorhanden, hilft dabei, die Tür gerade zu halten und verhindert ein Durchbiegen, was bei höheren Türen oder Holztüren häufig vorkommt.
Für die meisten Standard-Haustüren in den Vereinigten Staaten gibt es eine allgemein anerkannte „Faustregel“ für den Abstand. Während einige kundenspezifische Hersteller ihre eigenen Spezifikationen haben, sind die allgemeinen Industriestandards darauf ausgelegt, Kompatibilität und strukturelle Integrität sicherzustellen.
Die Mitte des oberen Scharniers befindet sich normalerweise 5 bis 7 Zoll unterhalb der Oberkante der Türplatte (oder der Kopfleiste des Pfostens). Diese hohe Platzierung ist entscheidend für die Bekämpfung der bereits erwähnten Anziehungskraft.
Die Mitte des unteren Scharniers befindet sich im Allgemeinen 10 bis 11 Zoll über der Unterkante der Türplatte.
Wenn ein drittes Scharnier erforderlich ist, wird dieses normalerweise genau mittig zwischen dem oberen und dem unteren Scharnier angebracht. Dieser äquidistante Abstand sorgt für eine ausgewogene Unterstützung und verhindert, dass sich die Tür in der Mitte verzieht.
Die Anzahl der benötigten Scharniere hängt fast ausschließlich von der Höhe und dem Gewicht der Tür ab. Die Verwendung zu weniger Scharnieren an einer schweren Außentür führt zu einem schnellen Ausfall.
Türen bis 60 Zoll: Im Allgemeinen sind 2 Scharniere erforderlich.
Türen 60 bis 90 Zoll (Standardtüren 6'8' und 7'0'): Erfordern 3 Scharniere. Dies ist die gebräuchlichste Anordnung für Wohneingänge.
Türen von 90 bis 120 Zoll: Erfordern 4 Scharniere, um die zusätzliche Höhe und das zusätzliche Gewicht zu tragen.
1
In der folgenden Tabelle sind die allgemeinen Richtlinien aufgeführt, die von Schreinern und Beschlagherstellern für Standard-Außentüren verwendet werden.
Türhöhe | Anzahl der Scharniere | Position des oberen Scharniers | Position des unteren Scharniers | Zwischenscharniere |
|---|---|---|---|---|
Bis zu 60' | 2 | 5 Zoll von oben | 10 Zoll von unten | N / A |
60' - 90' | 3 | 5' - 7' von oben | 10' - 11' von unten | Mittig zwischen oben und unten |
90' - 120' | 4 | 5' - 7' von oben | 10' - 11' von unten | Gleichmäßiger Abstand zwischen Ober- und Unterseite |
Während Holztüren für den Wohnbereich eine gewisse Flexibilität bieten, unterliegen gewerbliche Anwendungen in der Regel strengeren Vorschriften, die häufig vom Steel Door Institute (SDI) oder bestimmten Brandschutzklassen vorgegeben werden.

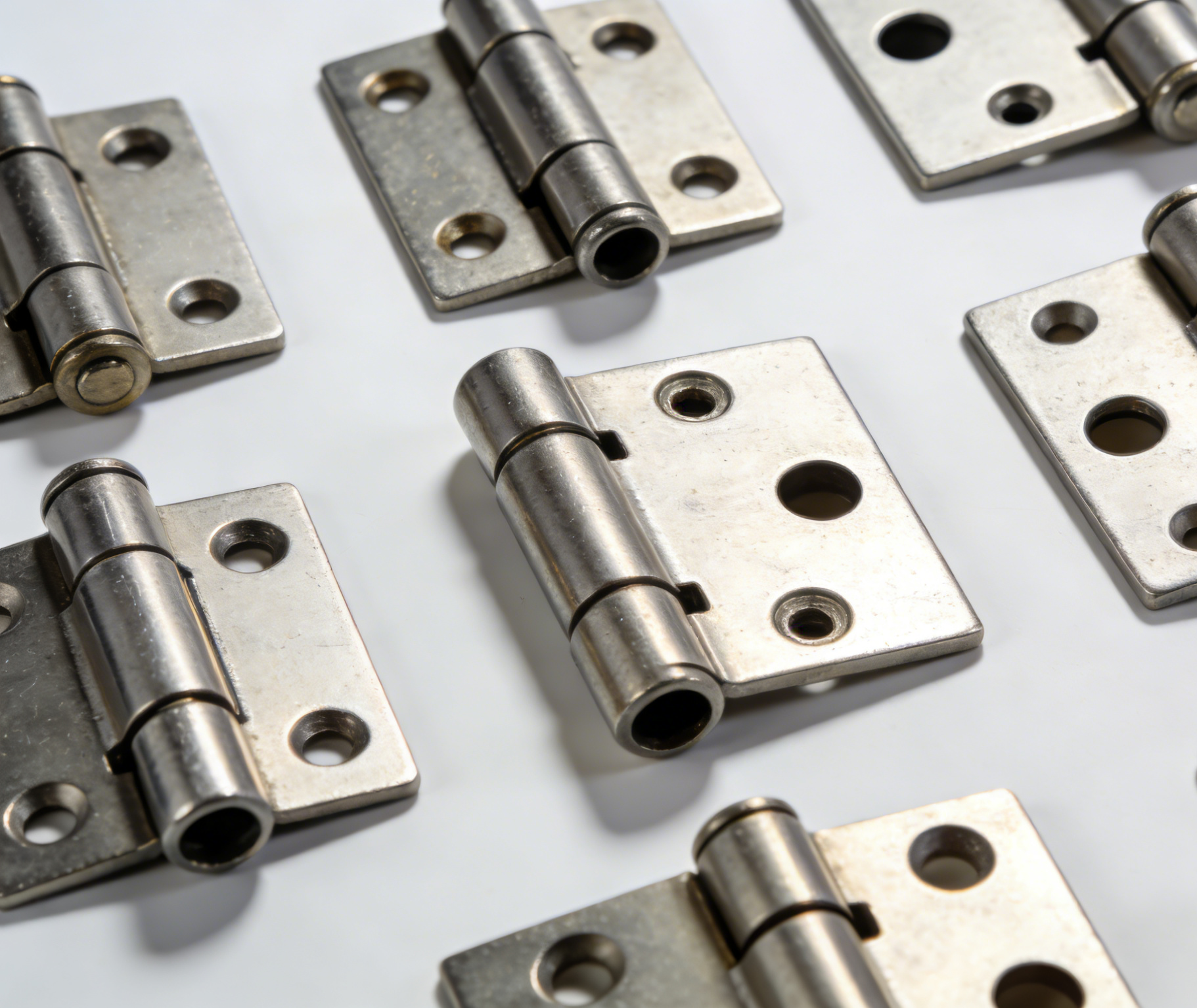

Bei der Installation eines Stahltürscharniers an einem hohlen Metallrahmen ist eine präzise Ausrichtung unerlässlich. Metalltüren „geben“ oder setzen sich nicht wie Holz; Bei falschem Abstand lässt sich die Tür einfach nicht schließen.
In gewerblichen Umgebungen befindet sich das obere Scharnier häufig genau 5 Zoll von der Oberkante der Tür bis zur Oberkante des Scharniers (nicht in der Mitte). Das untere Scharnier hat oft einen Abstand von 10 Zoll von der Unterseite des fertigen Bodens bis zur Unterseite des Scharniers.

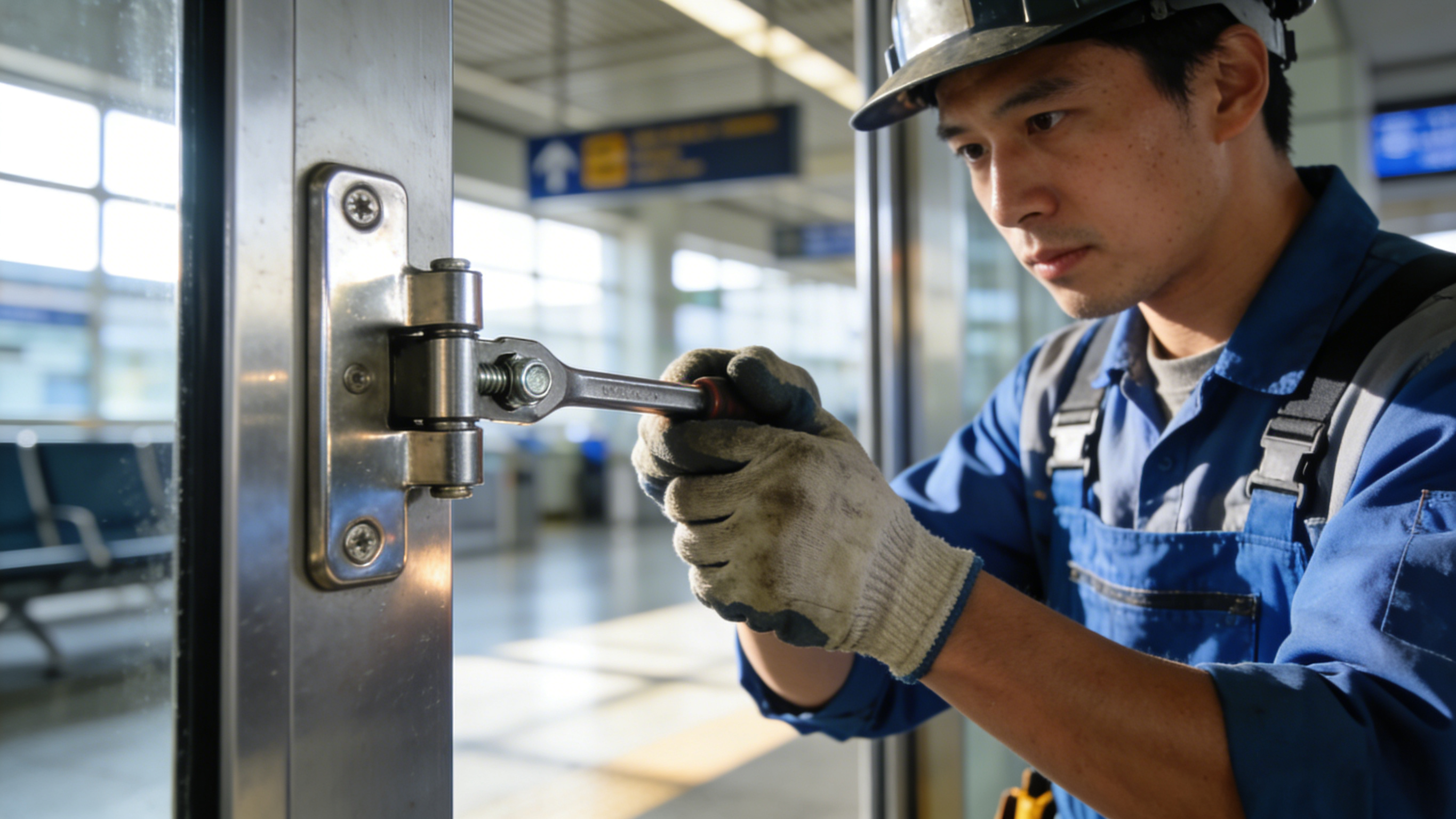

Bei der öffentlichen Infrastruktur steht die Langlebigkeit im Vordergrund. Erwägen Sie ein schweres Türscharnier für Bahnhofseingänge, U-Bahn-Bahnsteige oder stark frequentierte Bürogebäude. Diese Türen öffnen sich hunderte Male am Tag. In diesen Szenarien könnten Ingenieure vier Scharniere an einer Tür mit Standardhöhe vorgeben oder durchgehende „Klavier“-Scharniere verwenden, um die Last über die gesamte Länge des Rahmens zu verteilen. Dadurch wird verhindert, dass das obere Scharnier unter der Belastung durch ständigen Missbrauch und schwere Schließer reißt.
Wenn Sie eine vorhandene Türplatte ersetzen, aber den alten Rahmen behalten, können Sie sich nicht auf die „Standard“-Maße verlassen. Sie müssen mit den vorhandenen Einsteckausschnitten am Pfosten übereinstimmen. So messen Sie genau:
Von oben messen: Haken Sie Ihr Maßband ganz oben an der Türplatte (oder am Falz des Türpfostens) ein.
Oberseite des Scharniers: Messen Sie bis zur Oberkante des oberen Scharnierblatts. Beachten Sie diese Messung.
Wiederholen: Messen Sie von der Oberseite der Tür bis zur Oberkante der mittleren und unteren Scharniere.
Überprüfen Sie die Größe: Messen Sie die Höhe und Breite des Scharniers selbst (z. B. 4 Zoll x 4 Zoll).
Eckenradius: Bestimmen Sie, ob die Ecken quadratisch oder abgerundet sind (1/4 Zoll oder 5/8 Zoll Radius).
1
Edelstahl (Qualität 304 oder 316) oder massives Messing sind die bevorzugten Materialien für den Außenbereich. Sie sind korrosionsbeständig und halten Temperaturschwankungen stand. Unternehmen wie D&D HARDWARE INDUSTRIAL Co., Ltd sind auf die Herstellung zertifizierter Hardware spezialisiert, die strengen internationalen Standards entspricht, einschließlich UL- und ANSI/BHMA-Zertifizierungen. Ganz gleich, ob Sie ein robustes Edelstahlscharnier oder spezielle feuerfeste Beschläge benötigen: Die Wahl eines Herstellers mit geprüfter Qualitätskontrolle gewährleistet die Sicherheit und Langlebigkeit des Eingangs.
Der richtige Scharnierabstand ist die Grundlage einer funktionierenden Tür. Während der Standardabstand von 5 bis 7 Zoll oben und 10 bis 11 Zoll unten in den meisten Situationen funktioniert, überprüfen Sie immer die spezifischen Anforderungen Ihres Türmaterials und Ihres Türherstellers. Eine gut aufgehängte Tür bietet über Jahre hinweg mehr Sicherheit, hervorragende Isolierung und einen reibungslosen Betrieb.
Wenn Sie Hardware für ein Großprojekt beschaffen oder spezielle Beratung zu Brandschutz- oder Gewerbetürlösungen benötigen, wenden Sie sich an die Experten von D&D Hardware, um Ihre spezifischen Anforderungen zu besprechen.
