Ein Bücherregal, das aufschwingt und einen verborgenen Raum freigibt, oder ein Wandpaneel, das sich nahtlos in eine Tür verwandelt, haben unbestreitbar etwas Faszinierendes. Während sich diese Elemente oft so anfühlen, als gehörten sie zu einem Kriminalroman oder einem Spionagefilm, erfreuen sie sich in der modernen Innenarchitektur immer größerer Beliebtheit. Das Geheimnis hinter dieser Magie ist kein komplizierter Mechanismus oder ein teures Gerät – es ist das bescheidene, aber raffinierte, versteckte Türscharnier.

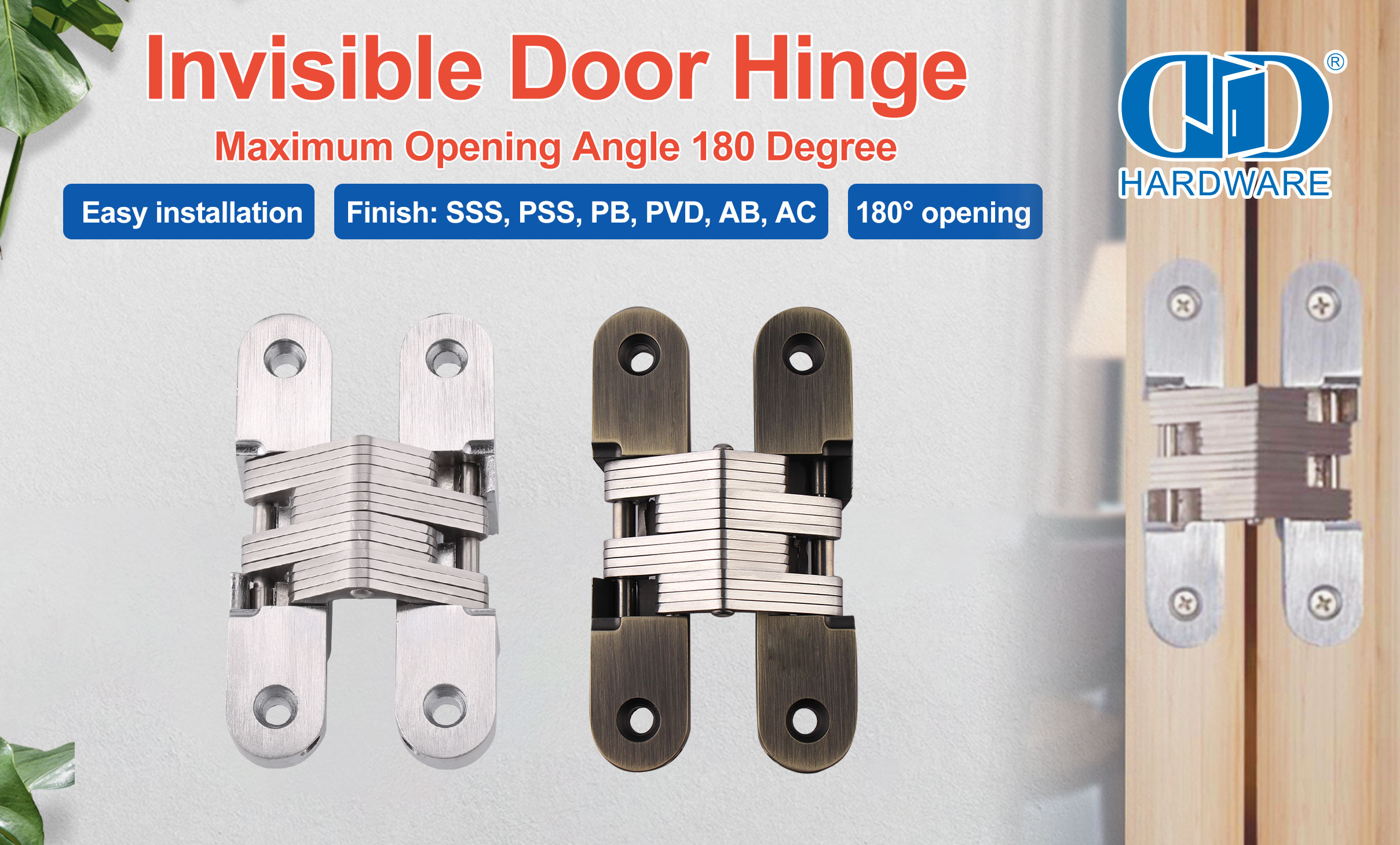

Diese Beschlagteile werden auch als unsichtbare oder verdeckte Scharniere bezeichnet und sind bei geschlossener Tür völlig unsichtbar. Dies ermöglicht klare, ununterbrochene Linien an Ihren Wänden und Schränken und macht sie zu einem Favoriten bei Architekten und Minimalisten. Egal, ob Sie einen Panikraum oder eine geheime Speisekammer bauen oder einfach nur eine elegante, bündige Tür für Ihren Flur wünschen, die Beherrschung der Installation eines versteckten Türscharniers ist eine wesentliche Fähigkeit für den ambitionierten Heimwerker.
Die Installation dieser Scharniere erfordert mehr Präzision als bei Ihrem Standard-Scharnier, aber mit den richtigen Werkzeugen und etwas Geduld können Sie ein professionelles Ergebnis erzielen. Diese Anleitung führt Sie durch den Vorgang und stellt sicher, dass Ihre Tür reibungslos funktioniert und perfekt in Ihrer Wand verschwindet.
Bevor Sie Ihre Elektrowerkzeuge in Betrieb nehmen, ist es hilfreich zu verstehen, wie ein verstecktes Türscharnier funktioniert. Im Gegensatz zu herkömmlichen Scharnieren, bei denen der Stift von außen sichtbar ist, werden verdeckte Scharniere tief in die Tür und den Rahmen eingelassen. Sie verwenden einen komplexen Verbindungsmechanismus, der sich beim Schließen der Tür in den Scharnierkörper einklappt und beim Öffnen der Tür nach außen ausfährt.
Dieses Design bedeutet, dass keine Hardware den visuellen Fluss der Wand unterbricht. Da der Mechanismus jedoch im Holz versenkt ist, müssen Sie sowohl von der Tür als auch vom Türpfosten eine erhebliche Menge Material entfernen. Präzision ist hier nicht verhandelbar; Wenn das Loch (Einsteckloch) zu flach ist, lässt sich die Tür nicht schließen. Wenn es zu tief ist, klemmt die Tür oder sitzt ungleichmäßig.
Um ein verstecktes Türscharnier erfolgreich zu installieren, benötigen Sie einen speziellen Werkzeugsatz. Während Sie dies technisch gesehen mit einem Meißel und einem Hammer erledigen können, wird für ein sauberes und präzises Finish eine Oberfräse dringend empfohlen.
Oberfräse: Vorzugsweise eine Tauchfräse für einfache Tiefenanpassungen.
Scharnierschablone/Vorrichtung: Viele Scharnierhersteller verkaufen spezielle Schablonen für ihre Modelle. Diese Investition lohnt sich, um eine perfekte Passform zu gewährleisten.
Bohrer und Bits: Für Pilotlöcher und Befestigungsschrauben.
Maßband und Bleistift: Zum Markieren präziser Layouts.
Meißel: Zum Abrunden von Ecken, wenn Ihr Fräser sie abgerundet lässt (es sei denn, Sie haben abgerundete Scharniere).
Sicherheitsausrüstung: Schutzbrille und Gehörschutz.
Die Scharniere: Stellen Sie sicher, dass Sie die richtige Größe für das Gewicht und die Dicke Ihrer Tür haben.
Entscheiden Sie zunächst, wo Ihre Scharniere sitzen sollen. Für eine standardmäßige 80-Zoll-Tür werden normalerweise drei Scharniere empfohlen, um ein Verziehen zu verhindern und das Gewicht zu tragen. Für eine schwere Vollkerntür könnten vier erforderlich sein.
Oberes Scharnier: normalerweise 5–7 Zoll von der Oberseite der Tür entfernt.
Unteres Scharnier: normalerweise 10–11 Zoll von der Unterseite entfernt.
Mittleres Scharnier: Mittig zwischen den oberen und unteren Scharnieren.
Markieren Sie diese Stellen deutlich an der Türkante und dem entsprechenden Türpfosten. Hier kommt es auf Genauigkeit an – die Messungen müssen sich exakt widerspiegeln.
Wenn Sie eine Frässchablone (Vorrichtung) verwenden, klemmen Sie diese an der markierten Stelle sicher an der Türkante fest. Stellen Sie die Tiefe Ihres Fräsers so ein, dass sie mit der Dicke der Frontplatte des Scharniers übereinstimmt. Einige verdeckte Scharniere verfügen über eine zweistufige Aussparung – eine flache für die Frontplatte und eine tiefere für den Scharnierkörper. Überprüfen Sie sorgfältig die Anweisungen des Herstellers.
Wenn die Schablone angebracht ist, entfernen Sie das Holz mit Ihrer Oberfräse. Bewegen Sie die Oberfräse im Uhrzeigersinn, um zu verhindern, dass der Bohrer das Holz erfasst und ein Ausreißen verursacht.
Erster Durchgang: Schneiden Sie die flache Aussparung für die Platte aus.
Zweiter Durchgang: Wenn Ihr Scharnier eine tiefere Tasche für den Mechanismus erfordert, passen Sie die Tiefe Ihrer Schablone oder Ihres Fräsers an und führen Sie den zweiten, tieferen Schnitt in der Mitte durch.
Wiederholen Sie diesen Vorgang für alle Scharnierstellen an der Tür. Dann, m
Bevor Sie etwas einschrauben, setzen Sie das Scharnier in die Aussparung ein. Es sollte bündig mit der Holzoberfläche abschließen. Wenn es hervorsteht (ragt heraus), müssen Sie etwas tiefer verlegen. Wenn es zu tief einsinkt, müssen Sie es möglicherweise mit dünnem Karton oder Holzfurnier abfedern.
Sobald der Sitz fest sitzt, markieren Sie die Schraubenlöcher. Entfernen Sie das Scharnier und bohren Sie Führungslöcher, um ein Splittern des Holzes zu verhindern. Dies ist besonders in der Nähe der Türkante wichtig.
Befestigen Sie zunächst die Scharniere mit den mitgelieferten Schrauben an der Tür. Heben Sie dann die Tür an ihren Platz (dafür benötigen Sie wahrscheinlich einen Helfer) und befestigen Sie die andere Seite der Scharniere am Pfosten.
Einer der großen Vorteile eines hochwertigen verdeckten Türscharniers ist die Einstellbarkeit. Die meisten modernen Modelle sind „3D-verstellbar“, was bedeutet, dass Sie die Position der Tür in drei Richtungen anpassen können: vertikal (oben/unten), horizontal (links/rechts) und in der Tiefe (innen/außen).
Nehmen Sie mit einem Innensechskantschlüssel (Inbusschlüssel) Mikroeinstellungen vor, bis die Lücken rund um die Tür gleichmäßig sind und die Vorderseite der Tür perfekt bündig mit der Wand abschließt. Dieser Schritt unterscheidet eine Heimwerkerarbeit von einer professionell aussehenden Installation.
Nicht alle Scharniere sind gleich. Achten Sie bei der Auswahl Ihrer Hardware besonders auf die Belastbarkeit. Der Einbau eines Scharniers, das für 40 Pfund ausgelegt ist, an einer 100 Pfund schweren Tür aus massiver Eiche ist ein Rezept zum Scheitern.
Achten Sie außerdem auf Zertifizierungszeichen, die auf Qualitäts- und Sicherheitsstandards hinweisen. Für Bauherren in Regionen, die besondere Konformität erfordern, ist die Suche nach einem versteckten CE-Türscharnier von entscheidender Bedeutung. Das CE-Zeichen zeigt an, dass die Hardware den europäischen Gesundheits-, Sicherheits- und Umweltschutzstandards entspricht. Selbst wenn Sie sich nicht in Europa befinden, garantiert der Kauf eines verdeckten CE-Türscharniers oft ein gewisses Maß an Haltbarkeit und Leistungstests, das billigeren Alternativen ohne Markenzeichen fehlt.
Die Tür lässt sich nicht vollständig schließen.
Dies geschieht normalerweise, wenn die Aussparung auf der Pfostenseite leicht falsch ausgerichtet oder nicht tief genug ist. Überprüfen Sie, ob die Scharnierarme am Holz festsitzen. Möglicherweise müssen Sie eine kleine Menge zusätzliches Material herausmeißeln, um dem Mechanismus Spielraum zu geben.
Die Tür hängt durch.
Wenn die Tür über den Boden schleift oder schief aussieht, überprüfen Sie Ihr oberes Scharnier. Es trägt die meiste Last. Stellen Sie sicher, dass die Schrauben fest sitzen und in Massivholz greifen (nicht nur in Furnier oder Trockenbau). Wenn das Scharnier verstellbar ist, heben Sie die Tür mit der vertikalen Einstellschraube an.
Ja, aber es kann schwierig sein. Hohlkerntüren bestehen nicht durchgehend aus Massivholz. Für die Montage des Scharniers benötigen Sie im Allgemeinen einen massiven Holzblock. Wenn Ihre Tür dies nicht hat, müssen Sie die Befestigungspunkte möglicherweise vor dem Verlegen mit einem Massivholzblockeinsatz verstärken.
Die meisten hochwertigen versteckten Scharniere ermöglichen eine 180-Grad-Öffnung, sodass die Tür flach an der Wand schwingen kann. Wenn Sie jedoch ein dickes Gehäuse oder Zierleisten rund um die Tür haben, kann dies den Öffnungswinkel einschränken.
Einige sind es, aber nicht alle. Wenn Sie eine Tür zwischen einer Garage und einem Haus oder in einer gewerblichen Umgebung installieren, müssen Sie die Spezifikationen überprüfen, um sicherzustellen, dass das Scharnier die Brandschutzklasse der Türbaugruppe einhält.
Der Einbau eines versteckten Türscharniers ist ein Projekt, das Präzision erfordert, sich aber immens auszahlt. Es verwandelt einen Standard-Eingangsbereich in ein architektonisches Element und bietet ein Maß an Raffinesse, mit dem Standardscharniere einfach nicht mithalten können. Ganz gleich, ob Sie einen Schrank verstecken oder einfach nur die visuellen Linien eines modernen Wohnzimmers aufräumen, die Mühe, die Sie in die Installation gesteckt haben, wird jedes Mal belohnt, wenn Sie das nahtlose Paneel anschieben und zusehen, wie es aufgleitet.
