Verdeckte Türscharniere bieten ein klares, modernes Aussehen, indem sie den Scharniermechanismus bei geschlossener Tür vollständig verbergen. Dadurch entsteht ein nahtloser, bündiger Abschluss, der sich perfekt für moderne Innenräume, minimalistische Designs und versteckte Türen eignet. Obwohl sie komplex erscheinen mögen, ist die Montage verdeckter Türscharniere für einen erfahrenen Heimwerker mit den richtigen Werkzeugen und etwas Geduld ein zu bewältigendes Projekt.
Dieser Leitfaden führt Sie durch den gesamten Prozess, von der Auswahl der richtigen Scharniere bis hin zu den letzten Anpassungen. Wir gehen auf die Tools ein, die Sie benötigen, stellen eine Schritt-für-Schritt-Installationsmethode vor und geben Tipps, die Ihnen dabei helfen, ein professionelles Ergebnis zu erzielen. Am Ende dieses Artikels werden Sie das Selbstvertrauen und das Wissen haben, dieses Projekt selbst in Angriff zu nehmen.

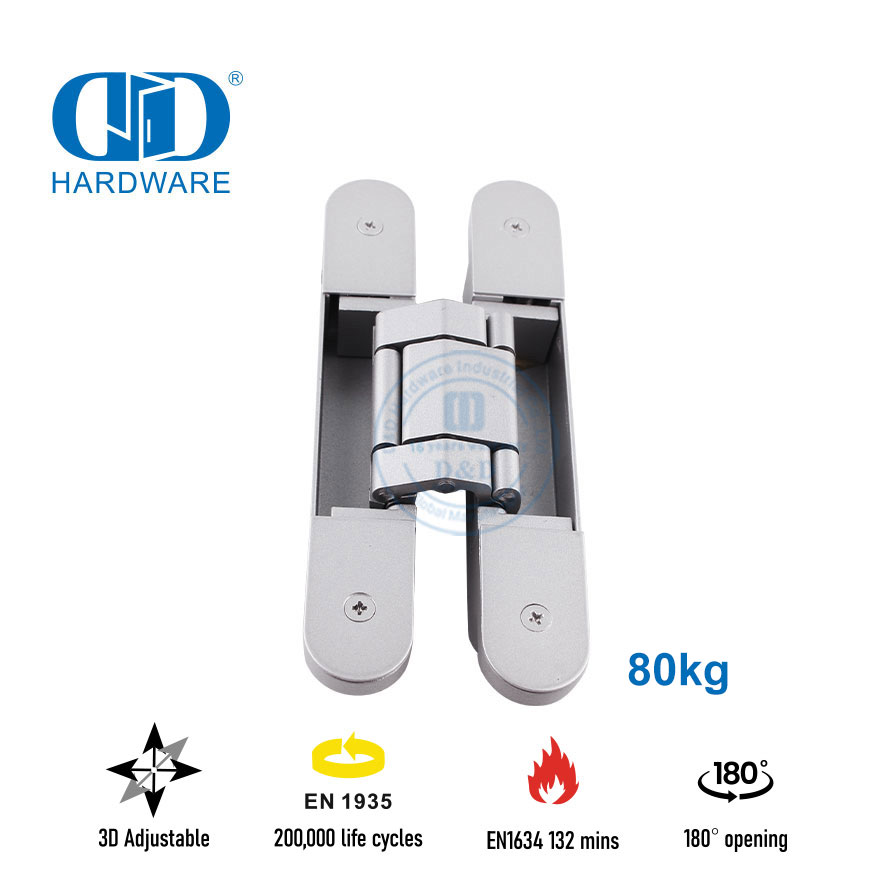

Bevor Sie beginnen, ist es hilfreich zu verstehen, was verdeckte Türscharniere von herkömmlichen Stoßscharnieren unterscheidet. Sie werden auch als unsichtbare oder Soss-Scharniere bezeichnet und werden in Aussparungen (oder Nuten) eingebaut, die sowohl in die Türkante als auch in den Türrahmen eingeschnitten sind. Beim Schließen der Tür klappt das Scharnier in diese Aussparungen ein und ist von beiden Seiten völlig unsichtbar.
Dieses Design sorgt nicht nur für eine elegante Ästhetik, sondern bietet auch mehr Sicherheit, da die Scharniere bei geschlossener Tür von außen nicht zugänglich sind. Sie sind typischerweise in drei Dimensionen verstellbar – Höhe, Tiefe und Breite – was eine präzise Ausrichtung und eine perfekte Passform ermöglicht.
Das Zusammenstellen der richtigen Werkzeuge ist der erste Schritt zu einer erfolgreichen Installation. Wenn Sie alles zur Hand haben, bevor Sie beginnen, wird der Prozess viel reibungsloser.
Werkzeuge:
· Oberfräse mit geradem Fräser
· Stichsäge oder Handsäge (zum Anfertigen der Einsteckecken)
· Bohrmaschine mit verschiedenen Bohrergrößen
· Scharfer Holzmeißelsatz
· Kombinationsquadrat oder Versuchsquadrat
· Maßband
· Bleistift
· Klemmen
· Schutzbrille und Staubmaske
Materialien:
· Verdeckte Türscharniere (stellen Sie sicher, dass sie für das Gewicht und die Dicke Ihrer Tür ausgelegt sind)
· Schrauben (normalerweise im Lieferumfang der Scharniere enthalten)
· Die Tür und der Türrahmen
Ein entscheidender Teil des Prozesses ist die Vorrichtung , die oft mit hochwertigen verdeckten Türscharnieren geliefert wird . Diese Schablone ist für die genaue Markierung und Fräsung der Einstecklöcher unerlässlich. Wenn Ihre Scharniere keine Schablone enthalten, können Sie eine separat kaufen oder Ihre eigene aus einem Stück Sperrholz herstellen. Um die Präzision zu gewährleisten, wird dringend empfohlen, eine Vorrichtung zu verwenden.

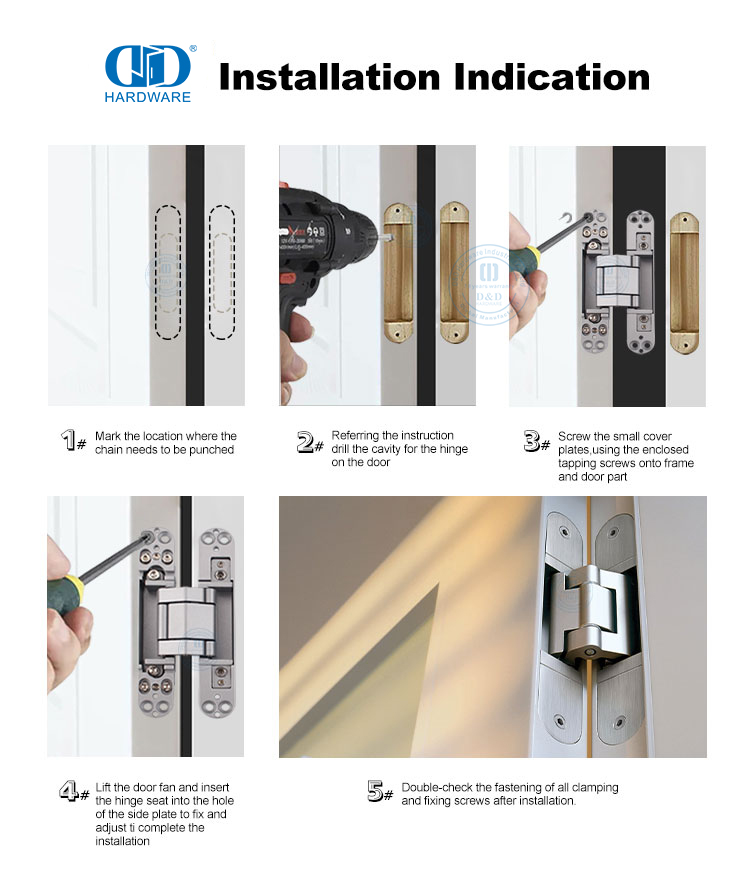

Befolgen Sie diese Schritte sorgfältig, um Ihre verdeckten Scharniere zu installieren. Denken Sie daran, zweimal zu messen und einmal zu schneiden. Langsames und methodisches Arbeiten ist der Schlüssel zur Fehlervermeidung.
Entscheiden Sie zunächst, wo Sie die Scharniere an Ihrer Tür und Ihrem Rahmen anbringen möchten. Üblicherweise wird bei schwereren Türen ein Scharnier oben, eines unten und ein drittes in der Mitte angebracht.
1. Markieren Sie die Tür: Legen Sie die Tür auf die Seite. Messen Sie von der Oberseite der Tür bis zu der Stelle, an der sich die Oberseite des ersten Scharniers befinden soll. Ein Standardabstand beträgt etwa 18–20 cm. Zeichnen Sie mit Ihrem Winkel und Bleistift eine klare horizontale Linie über die Türkante.
2.Verwenden Sie die Schablone: Positionieren Sie die Frässchablone (Schablone) des Herstellers an der Linie, die Sie gerade markiert haben. Stellen Sie sicher, dass es perfekt an der Vorderseite der Tür ausgerichtet ist, und klemmen Sie es fest.
3. Zeichnen Sie den Umriss nach: Zeichnen Sie mit einem spitzen Bleistift die Innenseite der Schablone nach. Dadurch erhalten Sie den genauen Umriss des Zapfenlochs, das Sie ausschneiden müssen.
4. Für andere Scharniere wiederholen: Wiederholen Sie diesen Vorgang für die anderen Scharnierstellen an der Tür.
5. Auf den Rahmen übertragen: Übertragen Sie diese Maße sorgfältig auf den Türrahmen. Für eine korrekte Ausrichtung müssen die Scharnierpositionen am Rahmen genau mit den Positionen an der Tür übereinstimmen. Verwenden Sie die Schablone erneut, um die Einsteckkonturen am Rahmen zu markieren.
Dies ist der kritischste Schritt. Ein Tauchfräser ist das beste Werkzeug für diese Arbeit, da er eine präzise Tiefenkontrolle ermöglicht.
1. Stellen Sie die Frästiefe ein: Passen Sie die Tiefe Ihres Fräsers an die Tiefe des Scharnierkörpers an. Dies erreichen Sie, indem Sie das Scharnier neben dem Fräser platzieren und die Tiefe entsprechend einstellen. Es ist besser, mit einem flacheren Schnitt zu beginnen und bei Bedarf einen zweiten Durchgang durchzuführen, als zu tief zu schneiden.
2. Durchqueren Sie den Hauptbereich: Setzen Sie Ihre Schutzbrille auf. Schalten Sie die Oberfräse ein und tauchen Sie sie vorsichtig in den markierten Bereich ein. Bleiben Sie dabei innerhalb der gezeichneten Linien. Entfernen Sie zunächst den größten Teil des Materials aus der Mitte der Aussparung und arbeiten Sie sich dann bis zu den Rändern vor. Lassen Sie die Schablone Ihre Oberfräse führen, um einen sauberen Schnitt zu erzielen.
3. Ecken rechtwinklig gestalten: Die meisten verdeckten Türscharniere sind rechteckig, aber ein Fräser erzeugt abgerundete Ecken. Verwenden Sie einen scharfen Holzmeißel und einen Holzhammer, um die Ecken des Einstecklochs vorsichtig abzurunden. Machen Sie kleine, präzise Schnitte, um ein Spalten des Holzes zu vermeiden.
4.Überprüfen Sie den Sitz: Testen Sie den Sitz des Scharnierkörpers in der Aussparung. Es sollte bündig mit der Oberfläche der Türkante und des Türrahmens abschließen. Wenn es zu eng ist, meißeln Sie vorsichtig eine kleine Menge Material weg. Wenn es unter der Oberfläche liegt, ist die Aussparung zu tief.
Wiederholen Sie diesen Vorgang für alle Scharnierstellen an der Tür und am Rahmen.
Sobald die Aussparungen geschnitten sind und die Scharniere perfekt passen, ist es an der Zeit, die Löcher für die Befestigungsschrauben zu bohren.
1. Markieren Sie die Löcher: Setzen Sie das Scharnier wieder in die Aussparung ein. Markieren Sie mit einem Bleistift oder einer Ahle die Mitte jedes Schraubenlochs.
2.Wählen Sie den richtigen Bohrer: Wählen Sie einen Bohrer, der etwas kleiner als der Durchmesser der Schrauben ist. Dadurch wird sichergestellt, dass die Schrauben genügend Holz haben, um sicher zu halten.
3. Löcher bohren: Bohren Sie die Führungslöcher vorsichtig an den markierten Stellen. Achten Sie darauf, gerade und nicht zu tief zu bohren.
Nachdem Sie die Aussparungen geschnitten und die Führungslöcher gebohrt haben, können Sie nun die Scharniere anbringen.
1. Trennen Sie das Scharnier: Verdeckte Scharniere bestehen aus zwei ineinandergreifenden Teilen. Trennen Sie sie gemäß den Anweisungen des Herstellers. Ein Teil wird an der Tür und der andere am Rahmen montiert.
2. An der Tür befestigen: Setzen Sie das entsprechende Scharnierteil in die Aussparung an der Tür ein. Setzen Sie die Schrauben ein und ziehen Sie sie fest, bis das Scharnier sicher befestigt ist.
3. Am Rahmen befestigen: Machen Sie dasselbe für die Scharnierteile am Türrahmen. Stellen Sie sicher, dass sie fest befestigt sind.
Jetzt ist es Zeit für den Moment der Wahrheit: das Aufhängen der Tür.
1. Anheben und Ausrichten: Dies ist oft eine Arbeit für zwei Personen. Heben Sie die Tür an und richten Sie die Scharnierteile aus.
2.Scharniere verbinden: Türseitige Scharnierteile in die rahmenseitigen Teile schieben. Sie sollten reibungslos ineinandergreifen. Befestigen Sie sie mit dem vom Hersteller bereitgestellten Verbindungsstift oder der Schraube.
3.Überprüfen Sie die Lücken: Schließen Sie die Tür und überprüfen Sie die Lücken um sie herum. Das Ziel ist ein rundherum gleichmäßiger Abstand.
4. Nach Bedarf anpassen: Die meisten verdeckten Türscharniere ermöglichen eine 3D-Anpassung. Verwenden Sie die Einstellschrauben am Scharnier, um die Tür nach oben/unten (Höhe), nach innen/außen (Tiefe) und von einer Seite zur anderen (Breite) zu bewegen. Sehen Sie in der Anleitung Ihres Scharniers nach, welche Schraube welche Einstellung steuert. Nehmen Sie kleine, schrittweise Änderungen vor, bis die Tür perfekt gerade hängt und reibungslos schließt.
Die Montage verdeckter Türscharniere erfordert Präzision, aber das Ergebnis ist ein klares und elegantes Erscheinungsbild, das den Stil jedes Raums aufwerten kann. Wenn Sie sich Zeit nehmen, die richtigen Werkzeuge – insbesondere eine Oberfräse – verwenden und diese Schritte befolgen, können Sie eine professionelle Installation erreichen. Ihre Türen werden nicht nur fantastisch aussehen, sondern auch jahrelang reibungslos funktionieren.
Mit Ihren neuen Fähigkeiten können Sie diese High-End-Funktion selbstbewusst in Ihre Heimwerkerprojekte integrieren und so nahtlose Übergänge zwischen Räumen und eine wirklich moderne Ästhetik schaffen.
