Sind die Positionen der Außentürscharniere Standard?

Wenn Sie jemals versucht haben, eine vorhandene Tür auszutauschen, und dabei festgestellt haben, dass die neuen Scharniere nicht mit dem alten Rahmen übereinstimmen, kennen Sie die Frustration aus erster Hand. Es scheint ein einfacher Austausch zu sein – die alte Tür abnehmen und die neue anbringen –, aber die Realität der Türbeschläge ist selten so einfach.

Eine der häufigsten Fragen, die sich Hausbesitzer, Bauunternehmer und Gebäudeverwalter stellen, lautet: Sind Außentürscharniere standardmäßig angebracht? Die kurze Antwort lautet: Nein, nicht ganz. Obwohl es Branchennormen und gängige Praktiken gibt, ist „Standard“ in der Welt der Türenherstellung ein loser Begriff. Unterschiedliche Hersteller, regionale Vorlieben und Türtypen (Wohn- oder Gewerbebereich) spielen alle eine Rolle bei der Platzierung dieser Scharniere.

In diesem Leitfaden erfahren Sie, warum die Scharnierpositionen variieren, welche Unterschiede zwischen Wohn- und Gewerbestandards bestehen und wie Sie richtig messen, um eine perfekte Passform für Ihr nächstes Projekt sicherzustellen.

Warum Scharnierpositionen nicht universell sind

Es ist leicht anzunehmen, dass alle Türen gleich sind, aber die Positionierung der Außentürscharniere kann erheblich variieren, je nachdem, wer die Tür hergestellt hat und wann sie hergestellt wurde.

Es gibt kein einheitliches Gesetz, das jeden Hersteller dazu zwingt, Scharniere an genau denselben Koordinaten zu platzieren. Stattdessen haben die Hersteller ihre eigenen „Standard“-Muster. Beispielsweise platziert eine Marke das obere Scharnier möglicherweise 5 Zoll von der Oberkante der Tür entfernt, während es bei einer anderen Marke 7 Zoll tiefer platziert wird.

Mehrere Faktoren beeinflussen diese Variationen:

• Herstellerpräferenzen: Jede Marke hat ihre eigenen Vorlagen und Maschineneinstellungen.

• Türhöhe: Eine Standardtür mit einer Höhe von 6 Fuß 8 Zoll hat ein anderes Scharniermuster als eine Tür mit einer Höhe von 8 Fuß 8 Zoll.

• Regionale Unterschiede: Hersteller an der Ost- und Westküste der USA verwenden manchmal leicht unterschiedliche Standardabstände.

• Material: Holz-, Stahl- und Glasfasertüren haben oft unterschiedliche Verstärkungspunkte für Scharniere.

Aufgrund dieser mangelnden Universalität erfordert der Kauf einer „Platten“-Tür (nur die Tür selbst, ohne Rahmen), die in einen vorhandenen Pfosten passt, häufig eine individuelle Bearbeitung oder eine sorgfältige Messung, um sie an die vorhandenen Scharnierpositionen anzupassen.

Wohn- und Gewerbestandards

Die größte Kluft bei den Standards für die Platzierung von Scharnieren besteht zwischen Wohn- und Gewerbeanwendungen. Diese beiden Kategorien unterliegen unterschiedlichen Codes und Nutzungsanforderungen, was zu unterschiedlichen Hardwarekonfigurationen führt.

Normen für Wohntüren

Im Wohnungsbau umfasst der gebräuchlichste Standard für eine 6'8''-Tür drei Scharniere. Auch wenn die Maße variieren können, sieht ein typisches Layout oft so aus:

• Oberes Scharnier: 5 bis 7 Zoll von der Oberkante der Tür entfernt.

• Unteres Scharnier: 9 bis 11 Zoll von der Unterseite der Tür entfernt.

• Mittleres Scharnier: Mittig zwischen den oberen und unteren Scharnieren.

Allerdings bedeutet „typisch“ nicht garantiert. Wenn Sie die Eingangstür eines Hauses aus den 1980er-Jahren ersetzen, kann sich das Scharniermuster von dem unterscheiden, was Sie heute in einem Baumarkt finden.

Standards für gewerbliche Gebäude

Bei einem Türscharnier für gewerbliche Gebäudeanwendungen ist die Konsistenz aufgrund der strengen Brandschutzvorschriften und der starken Beanspruchung wichtiger. Gewerbliche Türen bestehen häufig aus Stahl (Hohlmetall) oder Massivholz und sind viel schwerer als Türen für Privathaushalte.

Kommerzielle Standards folgen oft spezifischen Vorlagen von Organisationen wie dem Steel Door Institute (SDI) oder Richtlinien für Brandschutztüren.

Gängige handelsübliche Scharnieranordnung (7'0'-Tür):

• Oberes Scharnier: 5 Zoll von der Oberkante des Türkopfes bis zur Oberkante des Scharniers.

• Unteres Scharnier: 10 Zoll vom unteren fertigen Boden bis zur Unterseite des Scharniers.

• Zwischenscharniere: Gleichmäßig zwischen den oberen und unteren Scharnieren verteilt.

Bei der Beschaffung von Hardware für diese Projekte ist die Zusammenarbeit mit einem spezialisierten Lieferanten wie D&D HARDWARE INDUSTRIAL Co.Ltd. stellt sicher, dass Sie Scharniere erhalten, die für das richtige Gewicht, die richtige Nutzungshäufigkeit und die Einhaltung der Brandschutzvorschriften ausgelegt sind.

Standard-Scharniergrößen und -radien

Der Standort ist nicht die einzige Variable; Die physische Größe und Form der Außentürscharniere selbst kann variieren.

Scharnierhöhe und -breite

• Wohngebäude: Typischerweise 3,5 Zoll oder 4 Zoll hoch.

• Gewerblich: Normalerweise 4,5 Zoll oder 5 Zoll hoch, um schwerere Lasten zu tragen.

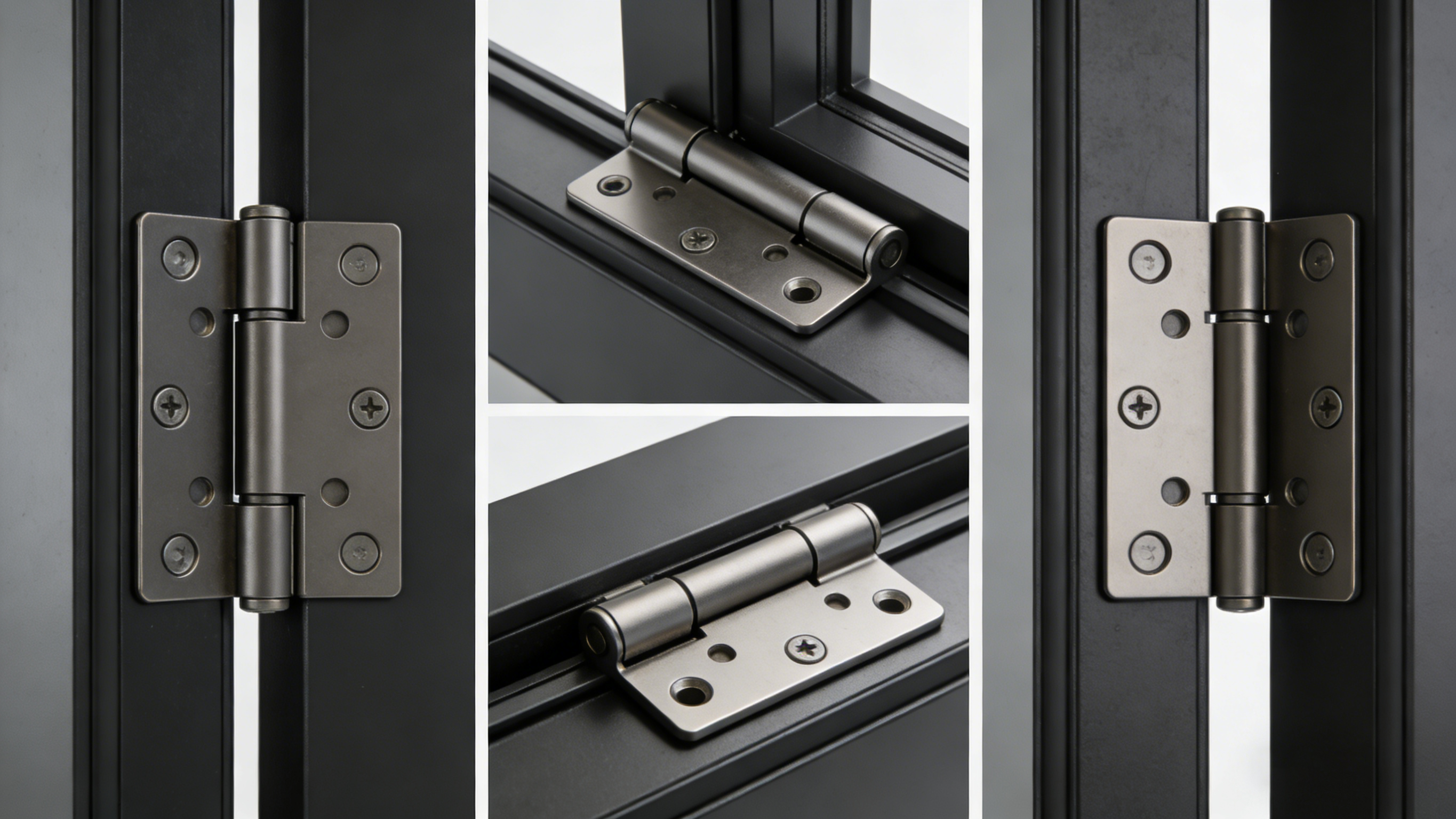

1

Eckenradius

Auch die Ecken der Scharnierblätter gibt es in unterschiedlichen Ausführungen. Wenn Sie ein Scharnier mit eckigen Ecken kaufen, Ihre Tür aber für abgerundete Ecken gefräst ist, passt es nicht.

Eckstil	Beschreibung	Gemeinsame Anwendung
Quadratische Ecke	Scharfe 90-Grad-Ecken.	Gewerbetüren; ältere Haustüren.
1/4 Zoll Radius	Abgerundete Ecken mit einem 1/4-Zoll-Radius.	Häufig bei modernen Wohntüren.
5/8' Radius	Abgerundete Ecken mit einer etwas breiteren Kurve mit einem Radius von 5/8 Zoll.	Kommt häufig bei Haustüren vor.

So messen Sie die Position Ihrer Scharniere

Da Sie sich nicht auf einen universellen Standard verlassen können, besteht die einzige Möglichkeit, sicherzustellen, dass eine Ersatztür passt, darin, die vorhandenen Scharnierpositionen genau zu messen. Dies ist von entscheidender Bedeutung, wenn Sie eine maßgeschneiderte Tür bestellen oder eine neue Platte so bearbeiten, dass sie in einen alten Pfosten passt.

Schritt-für-Schritt-Anleitung zur Messung:

1. Verwenden Sie ein Maßband: Befestigen Sie Ihr Maßband an der Oberkante der Tür (nicht am Rahmen).

2. Messen Sie bis zur Oberseite jedes Scharniers:

• Messen Sie von der Oberkante der Tür bis zur Oberkante des ersten (höchsten) Scharniers.

• Messen Sie von der Oberkante der Tür bis zur Oberkante des mittleren Scharniers.

• Messen Sie von der Oberkante der Tür bis zur Oberkante des unteren Scharniers.

3. Überprüfen Sie die Scharniergröße: Messen Sie die Höhe und Breite der Scharnierplatte selbst.

4. Eckenradius prüfen: Bestimmen Sie, ob die Ecken quadratisch sind, einen Radius von 1/4 Zoll oder einen Radius von 5/8 Zoll haben.

Wenn Sie diese Maße einem Hersteller mitteilen, klären Sie immer, ob Sie bis zur Scharnieroberkante oder zur Scharniermitte messen , da dies zu Verwirrung führen kann.

Auswahl der richtigen Hardware für den Job

Die Auswahl des richtigen Scharniers geht über die bloße Ausrichtung der Schraubenlöcher hinaus. Außentüren sind Witterungseinflüssen und Sicherheitsrisiken ausgesetzt, weshalb die Qualität der Beschläge von entscheidender Bedeutung ist.

Materielle Angelegenheiten:

• Edelstahl: Der Goldstandard für Außentüren. Es widersteht Rost und Korrosion und ist daher für Küstengebiete oder feuchtes Klima unerlässlich. D&D HARDWARE INDUSTRIAL Co.Ltd. ist auf Edelstahlscharniere spezialisiert, die internationalen Standards wie CE, UL, ANSI und BHMA entsprechen.

• Messing: Bietet ein klassisches Aussehen und ist korrosionsbeständig, aber weicher als Stahl.

• Stahl (plattiert): Robust, aber anfällig für Rost, wenn die Beschichtung (wie satiniertes Nickel oder ölgeriebene Bronze) zerkratzt oder abgenutzt ist.

Sicherheitsmerkmale:
Bei Außentüren, die nach außen schwingen, ist die Sicherheit der Scharniere von entscheidender Bedeutung. Da der Scharnierstift an der Außenseite frei liegt, könnten Einbrecher theoretisch den Stift herausspringen und die Tür entfernen.

• NRP-Scharniere (nicht entfernbarer Stift): Diese verfügen über eine Stellschraube im Zylinder, die nur bei geöffneter Tür zugänglich ist und ein Entfernen des Stifts verhindert.

• Sicherheitsbolzen: Ein Bolzen an einem Flügel rastet beim Schließen der Tür in einem Loch am anderen Flügel ein und verhindert so, dass die Tür entfernt werden kann, selbst wenn der Stift abgeschnitten wird.

1

Zusammenfassung der gängigen Scharnierabstände

Um Ihnen eine allgemeine Vorstellung davon zu geben, was Sie erwartet, finden Sie hier eine Referenztabelle für gängige Scharnierpositionen. Hinweis: Dies sind Beispiele und sollten nicht anstelle tatsächlicher Messungen verwendet werden.

Türtyp	Türhöhe	Position des oberen Scharniers	Position des unteren Scharniers	Zwischenscharnier(e)
Standard-Wohngebäude	6'8'	7 Zoll von oben	11 Zoll von unten	Zentriert
Standard-Werbespot	7'0'	5 Zoll von oben	10 Zoll von unten	Gleicher Abstand
8-Fuß-Tür	8'0'	5 Zoll von oben	10 Zoll von unten	Zwei Zwischenscharniere im gleichen Abstand

D&D-Türscharnier-Zertifizierung:

️ ✔ CE-Türscharnier – BS EN1935 200.000-Zyklen-Test, EN1634 Brandschutzklasse 192 Min./260 Min., EN1670 Korrosionsbeständigkeit 240 Stunden.

️ ✔ UL-Türscharnier – UL/cUL-gelistet, UL 10C Feuerschutzklasse 3 Stunden, Datei-Nr. R38013

✔ BHMA-Türscharnier – ANSI/BHMA 156.1 und ANSI/BHMA 156.18

✔ ANSI-Türscharnier – ANSI-Klasse 1-Test mit 2.500.000 Zyklen, ANSI-Klasse 2-Test mit 1.500.000 Zyklen

✔ CE-verdecktes Scharnier – BS EN1935 200.000-Zyklen-Test, EN1634 Brandschutzklasse 132 Minuten, EN1670 Korrosionsbeständigkeit 48 Stunden.

Abschluss

Während die Bauindustrie nach Einheitlichkeit strebt, folgen Außentürscharniere keinem einzigen, unumstößlichen, universellen Standard. Unterschiede in den Herstellervorlagen, regionalen Praktiken und Bauvorschriften führen dazu, dass Annahmen zu kostspieligen Fehlern führen können.

Ob Sie ein historisches Haus nachrüsten oder Hardware für einen neuen Bürokomplex spezifizieren, eine genaue Messung ist Ihr bestes Werkzeug. Überprüfen Sie immer das Scharniermuster am vorhandenen Rahmen, bevor Sie eine neue Türplatte bestellen.

Für Projekte, die eine hohe Haltbarkeit und die Einhaltung strenger Sicherheitsvorschriften erfordern, ist die Partnerschaft mit einem vertrauenswürdigen Hersteller unerlässlich. D&D HARDWARE INDUSTRIAL Co.Ltd. bietet ein umfassendes Sortiment zertifizierter Hardware – einschließlich ANSI-, UL- und CE-zertifizierter Scharniere –, die den strengen Anforderungen von Gewerbe- und Wohnprojekten gerecht werden. Indem Sie die richtigen Beschläge auswählen und zweimal messen, stellen Sie sicher, dass Ihre Außentüren auch in den kommenden Jahren sicher, funktionsfähig und perfekt ausgerichtet bleiben.
