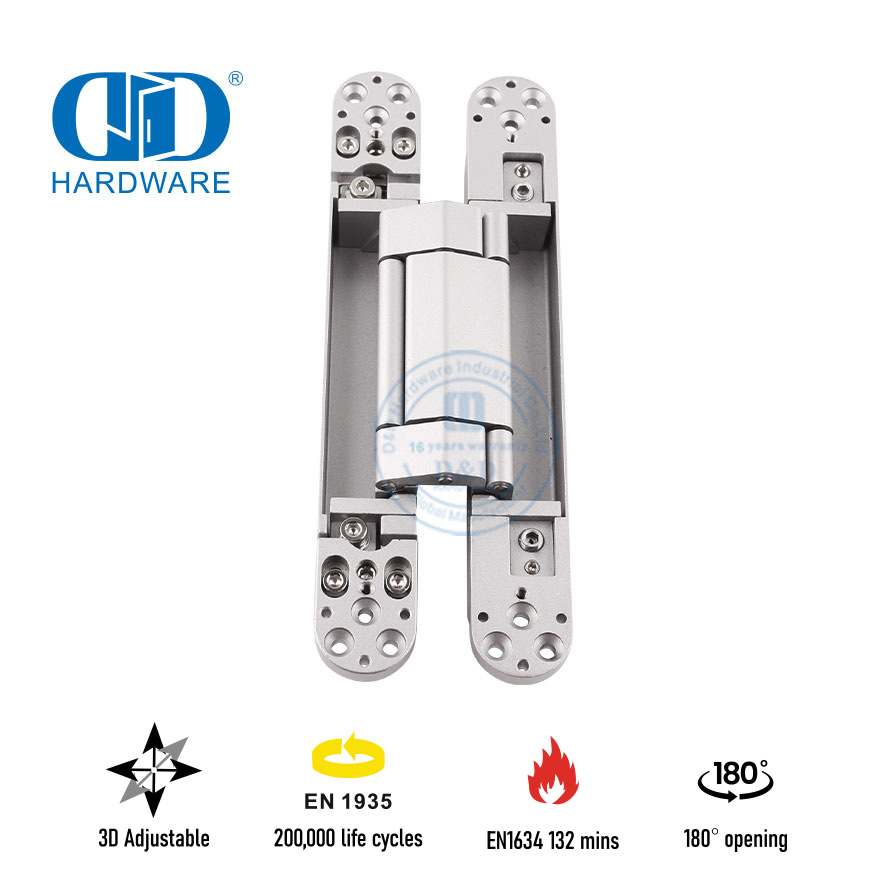

120 kg verstellbares verdecktes Türscharnier EN1935 für feuerbeständige Metalltüren-DDCH008-G120

Anteil an:

120 kg verstellbares verdecktes Türscharnier EN1935 für feuerbeständige Metalltüren-DDCH008-G120

Wenn Ihre Spezifikation ein verdecktes Türscharnier für Metalltüren erfordert, das 132 Minuten lang feuerbeständig, 200.000 Mal zyklisch und 48 Stunden lang korrosionsgeprüft ist, bietet das 120 kg schwere, verstellbare Silberscharnier DDCH008-G120 versteckte Festigkeit für Stahl- und Aluminiumtüren, ohne die moderne Ästhetik zu beeinträchtigen.

Modell:
DDCH008
Produktmarke:
D&D Hardware
Zertifizierung:

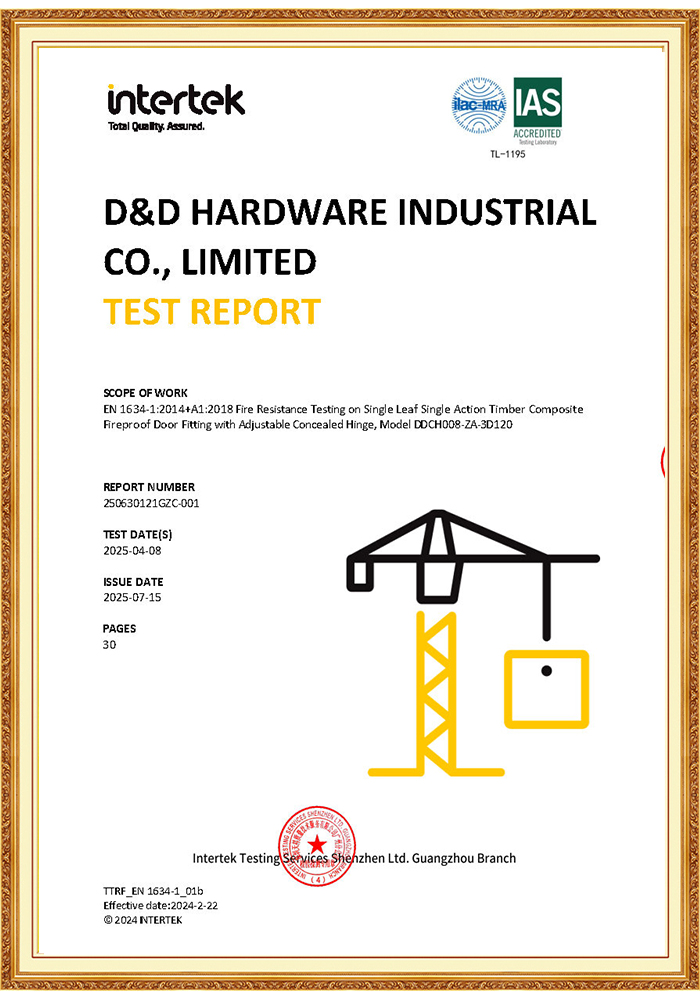

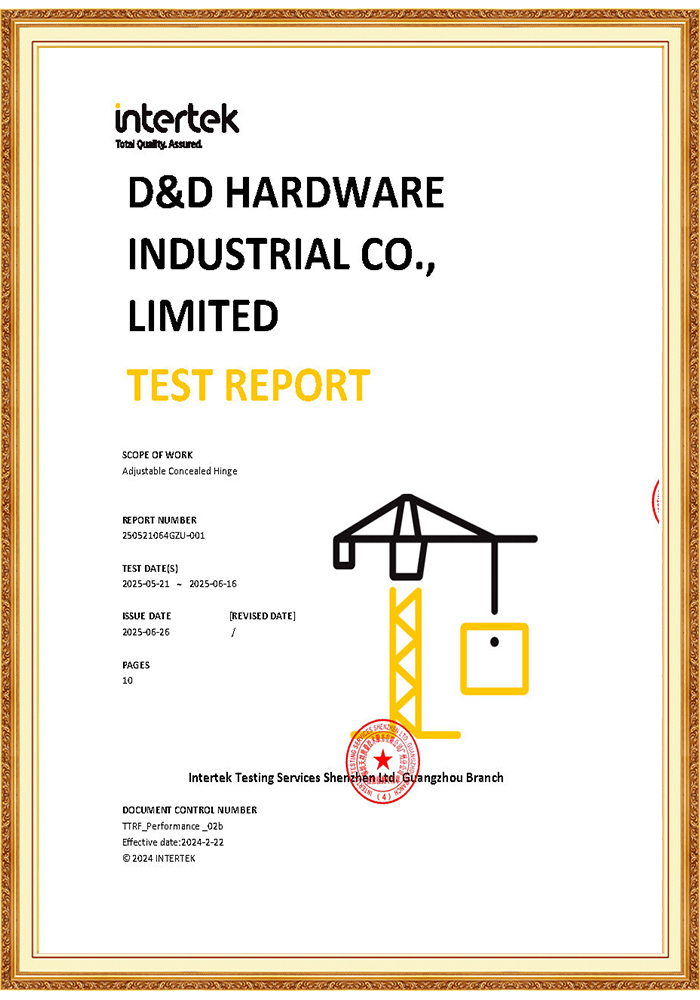

BS EN1935 200.000 Zyklentest, EN1634 Brandschutzklasse 132 Minuten, EN1670 Korrosionsbeständigkeit 48 Stunden
Material:
Gehäuse aus Zinklegierung, Verbindungsstreifen aus Aluminium
Farbe:
Silber
Anwendung:
Holztür, Metalltür

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

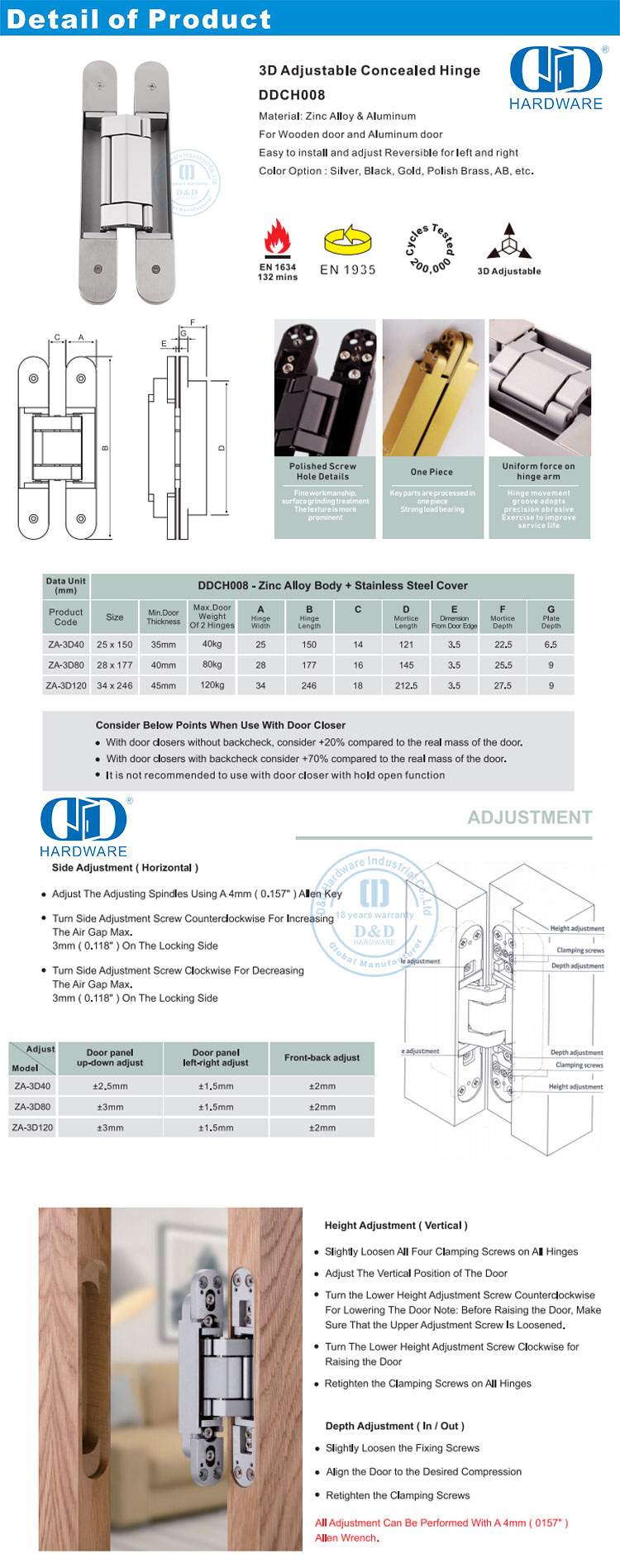

G120-5

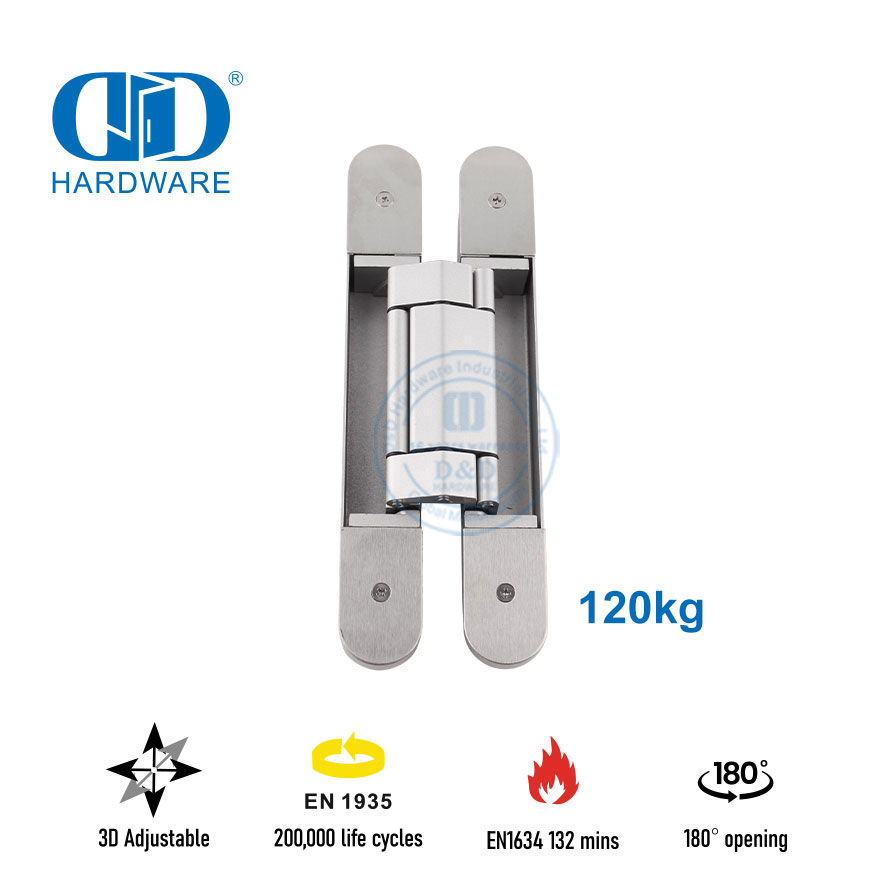

Wenn Sie ein verdecktes Türscharnier für Metalltürbaugruppen benötigen, die in schlanken Stahlrahmen verschwinden und dennoch 120 kg tragen müssen, ohne durchzuhängen, ist das silberfarbene Scharnier DDCH008-G120 die Geheimwaffe des Planers. Dieses 34 × 246 mm große Taschenscharnier besteht aus einer hochfesten Zinklegierung mit einem leichten Aluminium-Verbindungsstreifen und besteht den 200.000-Zyklen-Ermüdungstest nach BS EN1935, erreicht die Brandschutzklasse EN1634 für 132 Minuten und übersteht EN1670 für 48 Stunden im Salzsprühnebel – perfekt für architektonische Stahltüren in Hotels, Krankenhäusern, Rechenzentren und Luxuswohnungen.

Warum sich Experten für Metalltüren für unser verdecktes Türscharnier für Metalltüren entscheiden

120 kg Tragfähigkeit pro Flügel – ein Paar trägt isolierte Stahltüren mit einem Gewicht von 240 kg sicher und verhindert so ein Absinken in der Mitte der Spannweite, das zu Rissen in aufschäumenden Dichtungen führen würde.
200.000 Zyklen BS EN1935-Zertifizierung – Beständigkeit der Klasse 14 sorgt dafür, dass der Eingangsverkehr jahrzehntelang fließen kann, und senkt die Austauschkosten in stark frequentierten Gewerbegebäuden.
Brandschutzklasse EN1634 für 132 Minuten – das Scharnier behält die Türausrichtung während der Ofenbelichtung bei und trägt dazu bei, dass die gesamte Tür die EI2-Klassifizierung für die Einhaltung des UK/EU-genehmigten Dokuments B erreicht.
Korrosionsbeständigkeit der Klasse 4 nach EN1670 – 48 Stunden neutraler Salzsprühnebel bedeutet, dass kein weißer Rost auf Hochhäusern an der Küste oder feuchten Innenpools entsteht.
Werkzeuglose 3D-Mikroeinstellung – ±3 mm seitlich, ±2 mm hoch, ±1 mm Kompression nach der Installation; Passen Sie die Laibungsfugen fein an, ohne die Tür auszubauen oder pulverbeschichtete Rahmen zu beschädigen.
Ultraschlanke 34-mm-Breite – passt in standardmäßige 40-mm-Metalltürlippen und 50-mm-Stahlrahmen und bietet Herstellern eine verdeckte Lösung ohne Verbreiterung der Holme.
Silberne, seidenmatt eloxierte Oberfläche – passt zu gebürsteten Edelstahlgriffen und Aluminiumverglasungen und schafft einen nahtlosen visuellen Fluss über Fassaden aus gemischten Materialien.

Verdecktes Türscharnier für Anwendungs-Hotspots an Metalltüren

Feuerbeständige Wohnungseingangstüren aus Stahl 60–120 kg
Krankenhaus-Röntgenräume mit bleiverkleideten 100-kg-Türblättern
Schallisolierte Metalltüren für Hotelzimmer
Sicherheitstüren für Rechenzentren in Serverfarmen, die versteckte, manipulationssichere Scharniere erfordern
Küstenbürotürme mit pulverbeschichteten Aluminium-Türsystemen
Versteckte Bücherregal- oder Wandpaneeltüren aus hohlen Metallprofilen
Luxuriöse Back-of-House-Servicekorridore für den Einzelhandel, bei denen es auf Ästhetik ankommt

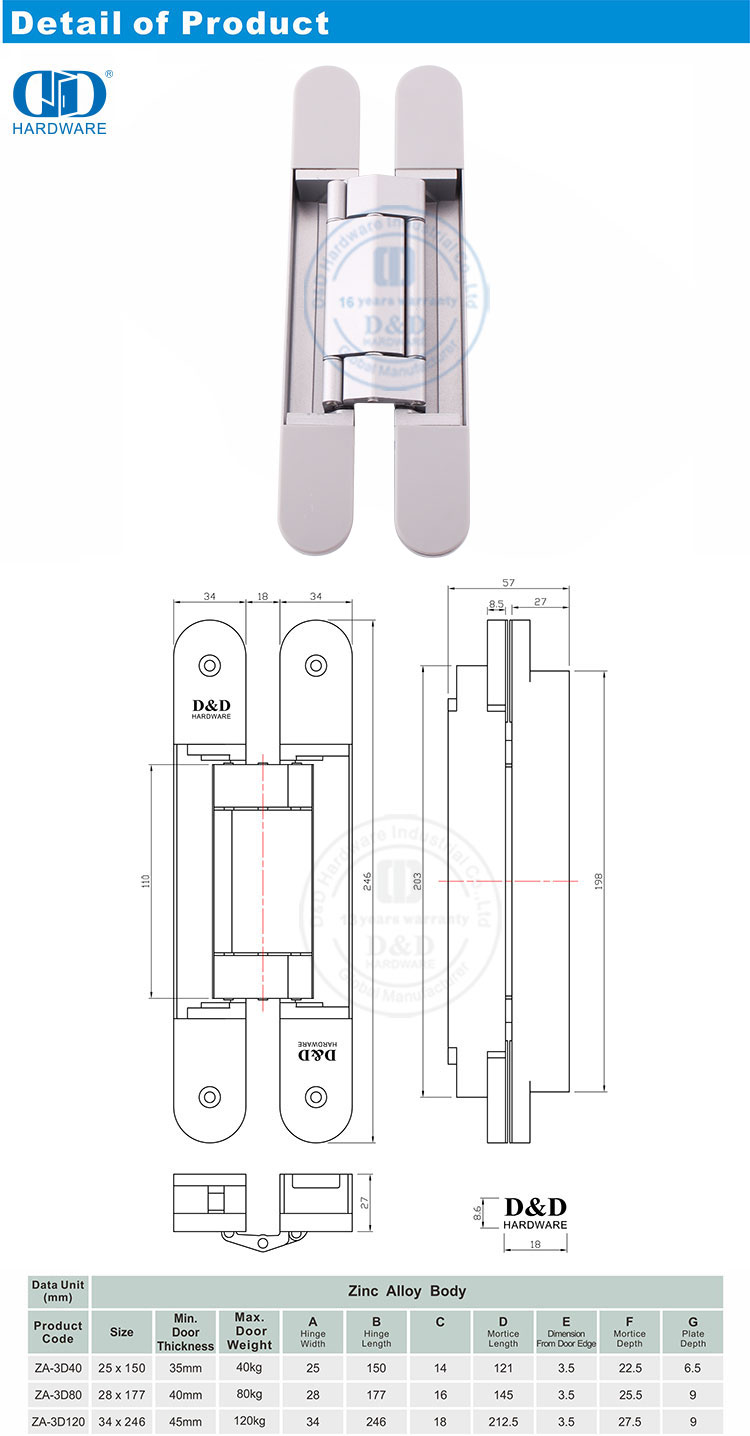

Technische Daten – DDCH008-G120

Körper: Hochdruckgegossene Zinklegierung ZA-12 für hervorragende Gewindefestigkeit.
Verbindungsstreifen: 6063-T5 extrudiertes Aluminium, silber eloxiert 25 μm.

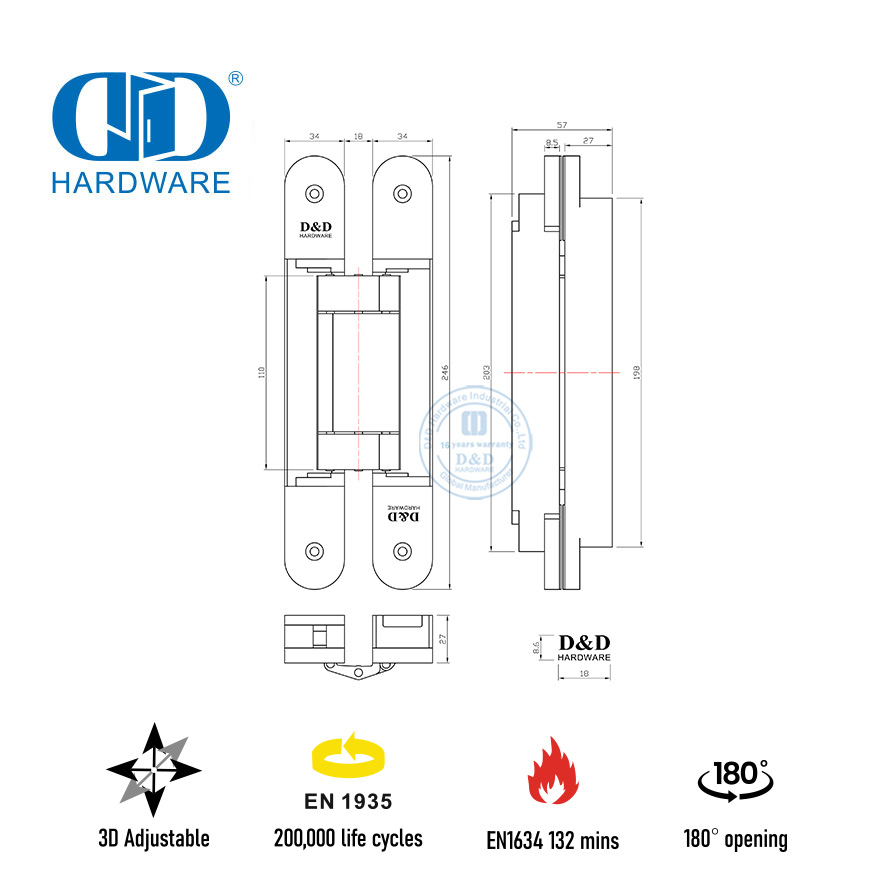

Gesamtgröße: 34 mm (B) × 246 mm (L) × 26 mm (T), Taschenprofil.
Schraubenabstände: 210 mm/18 mm, M5-Gewindeeinsätze.
Einstellbereich: Seite ±3 mm, Höhe ±2 mm, Kompression ±1 mm über Sechskantschlüssel.
Max. Tür Gewicht: 120 kg pro Scharnier (2 Scharniere = 240 kg, 3 Scharniere = 360 kg)
Maximale Türbreite: 1100 mm
Empfohlene Türstärke: 40–60 mm Metall, 44–80 mm Holz-Verbundwerkstoff
Brandverhalten: 132 Min. Integrität und Isolierung bei 64 mm Brandschutztür aus Metall
Zyklustest: BS EN1935 Klasse 14, 200.000 Zyklen, kein Verschleiß > 1 mm
Korrosionstest: EN1670 Klasse 4, 48 Stunden Salzsprühnebel, kein Rotrost < 5 % Oberfläche
Standards: CE- und UKCA-Kennzeichnung, Leistungserklärung (DoP) herunterladbar
Befestigungen: Lieferung mit A2-Edelstahl-Flachkopfschrauben, T25-Torx-Antrieb, 50 mm Länge für Metallrahmenverankerung.

Montagekante für Verarbeiter

Das verdeckte Türscharnier DDCH008-G120 für Metalltüren verwendet eine einzige 246 mm × 16 mm große Aussparung an Tür und Rahmen – es sind keine sekundären Verstärkungsplatten in 1,5 mm starken Stahlprofilen erforderlich. Vormontierte M5-Gewinde nehmen Standard-Euroschrauben auf, sodass CNC-Stanzzentren beide Komponenten in einem Durchgang vorbereiten können. Da die Einstellschrauben zur Raumseite zeigen, können die Teams vor Ort Setzungsabweichungen nach dem Einbau der Architrave korrigieren und so kostspielige Rückrufe vermeiden.
